冷室机技术参数表及模版图备

项目 Unit ZLC-88 ZLC-130 ZLC-160  ZLC-220  ZLC-300  ZLC-400  ZLC-500  ZLC-700  ZLC-800  ZLC-900

锁模力

kN 880 1350  1600   2200 3000  4000  5000  7000  8000  9000

锁模行程

mm 270 350  380  380  470  550  580  650  760  800

顶出力

kN 57 70  110  121  158  180  225  315  315  360

顶出行程

mm 60 75  85  85  110  125  130  155  180  190

模具厚度

(最小-最大)

mm 150-350 200-500  200-550  200-600  250-650  300-800  350-850  350-850  400-950  400-1000

模具尺寸

(水平x垂直)

mm 540x604 630x680  670x720  755x840  900x950  1000x1120  1150x1305  1256x1360  1400x1438  1460x1460

哥林柱内距

mm 360x360 410x410  460x460  510x510  560x560  620x620  760x760  800x800  910x910  930x930

射料位置

mm 0,-60 0,-100  0,-70,-140  0,-125  0,-125  -125,-185  0,-220  0,-250  0,-250  -250

射料行程

mm 290 340  340  400  440  570  570  650  760  760

压射力(增压)

kN 100 180  250  290  330  410  480  590  680  775

锤头直径

mm 30,35 40,50,60  50,60,70  50,60,70  50,60,70  60,70,80  70,80,90  80,90,100  80,90,100  80,90,100,110

射料量(铝)

kg 0.4,0.6 0.7,1.15,1.65  1.3,1.8,2.1  1.35,1.95,2.65  1.5,2.1,2.9  3.0,4.2,5.4  4.2,5.5,6.9  6.0,7.8,9.5  7.1,9.0,11.2  7.1,9,11.2,13.5

铸造压力(增压)

MPa 138,102 141,90,62  127,88,75  147,102,87  170,118,87  145,106,81  124,95,75  117,92,75  135,106,86  154,121,98,81

铸造面积

cm² 63,86 90,140,205  125,180,212  149,215,252  172,252,343  275,375,490  400,523,662  596,754,931  591,748,924  583,738,912,1103

最大铸造面积

(40MPa)

cm² 220 325  400  550  750  1000  1250  1750  2000  2250

压射室法兰直径

mm 85 110  110  110  110 101.6 130 150 200  200

压射室法兰凸出定板高度

mm 10 10  10  10  12  12  15  15  20  20

压射冲头推出距离

mm  80 115  120  145  165  220  230  290  295  300

主泵电机功率

kW  7.5 11  15  15  18.5  22  30  37  45  45

系统工作压力

MPa  13 14  14  14  14  14  14  14  14  14

油箱容量

L  300 480  520  550  750  950  1100  1200  1300  1400

机器外型尺

(长x宽x高)

 mm 4100x1320x2550 4100x1320x2550  5500x1400x2500  5700x1500x2600  6500x1700x2700  7300x1900x2800  7500x2000x3100  7580x2060x3150  8600x2600x3250  9270x2600x3355

机器吊装参考重量

 T  3.5 6.5  11.5  16  21  27.5  38.5  41

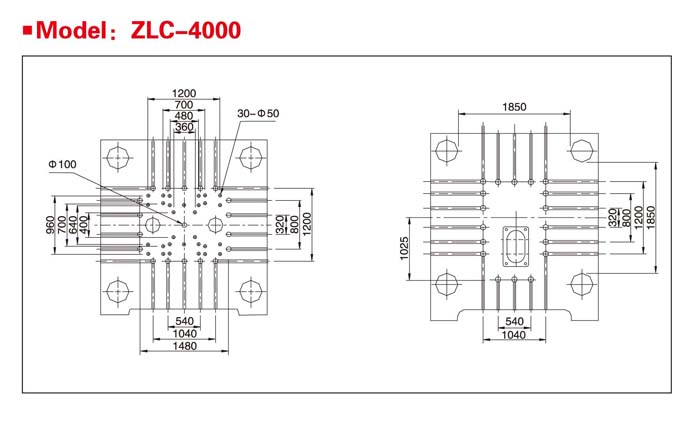

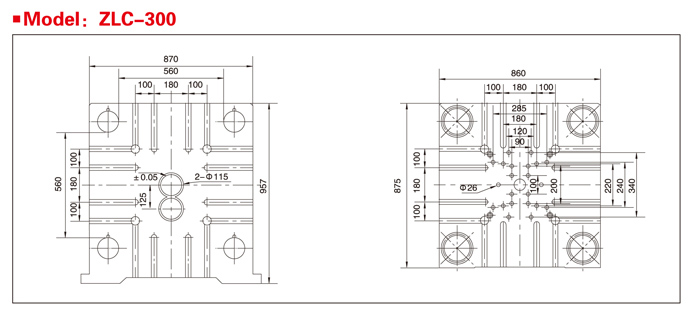

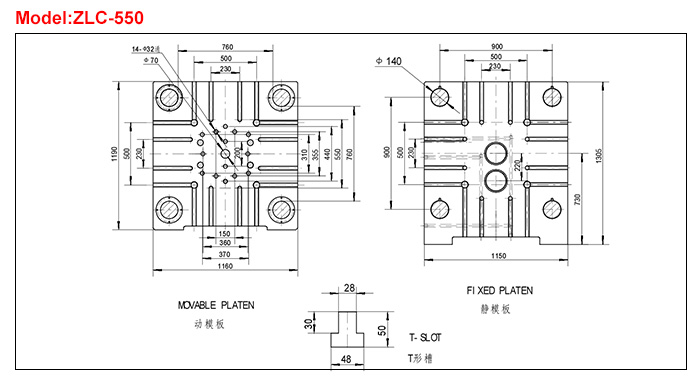

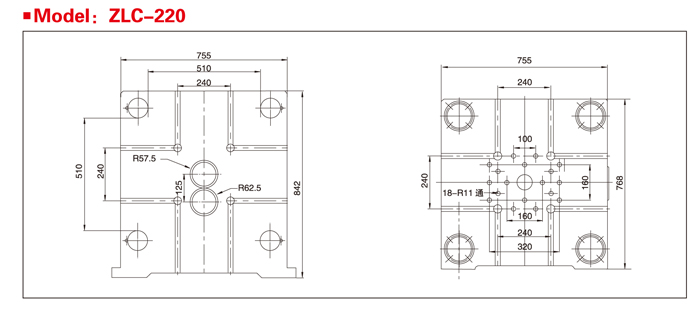

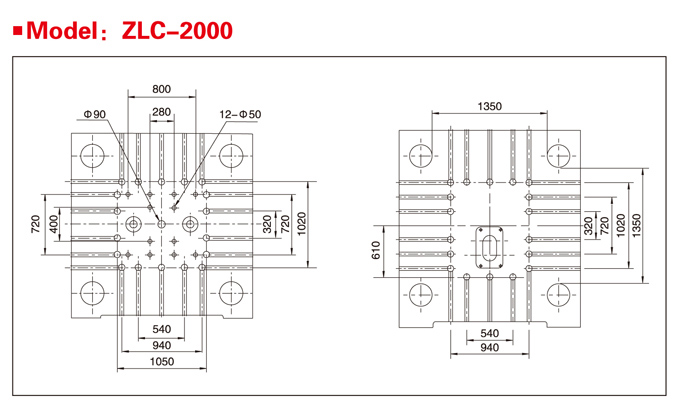

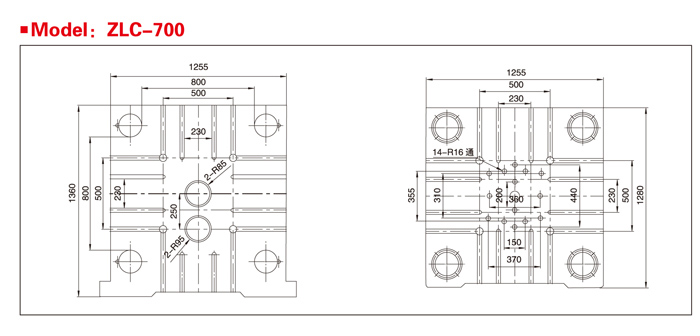

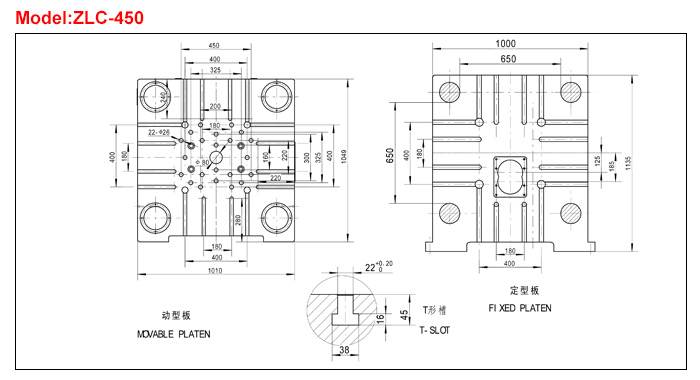

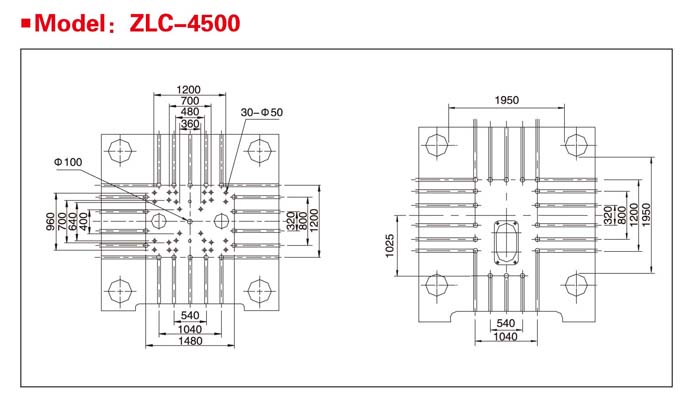

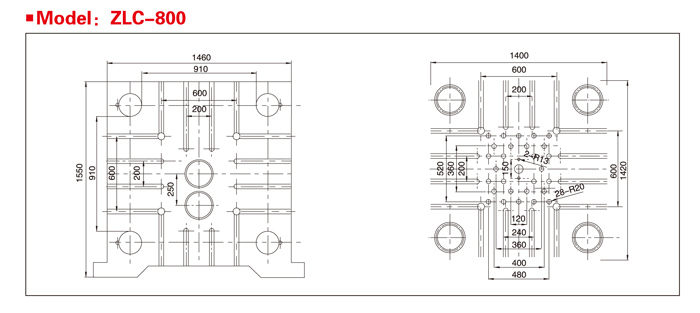

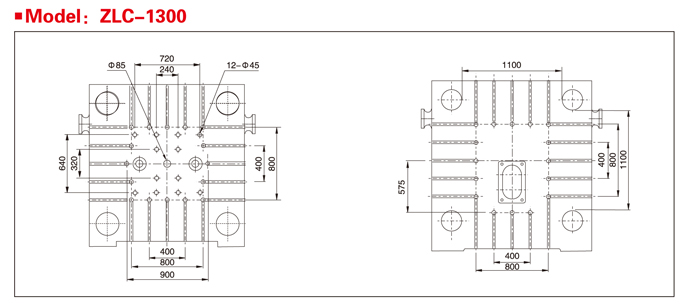

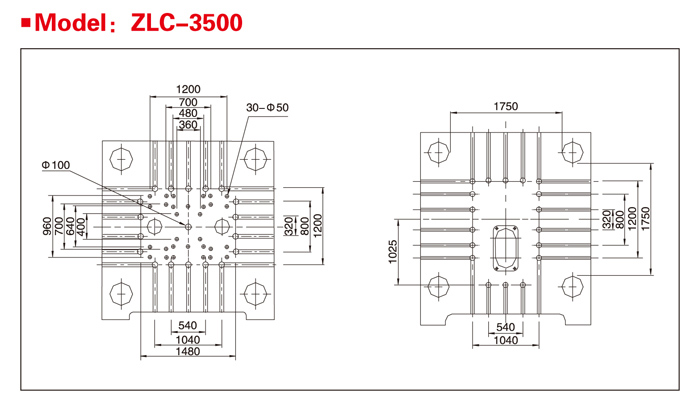

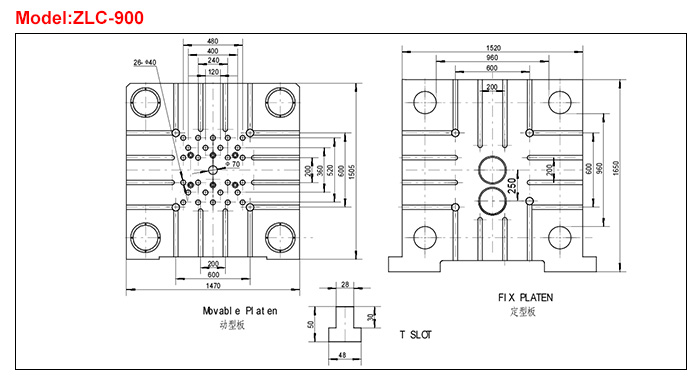

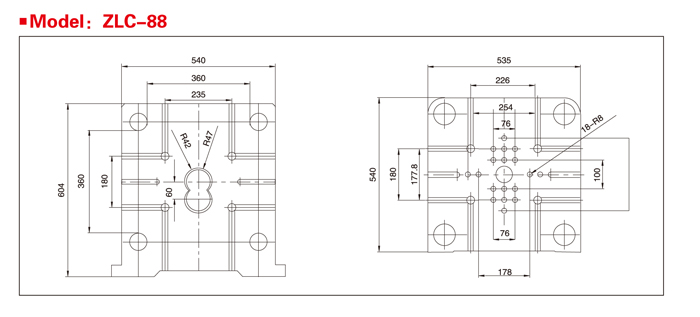

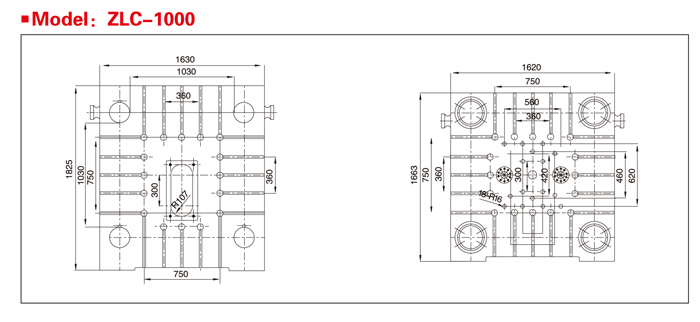

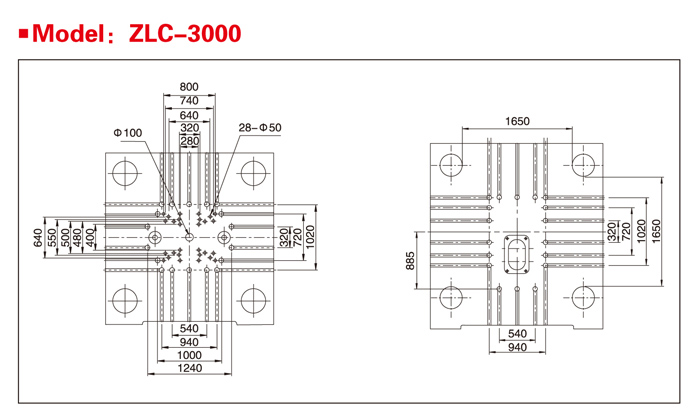

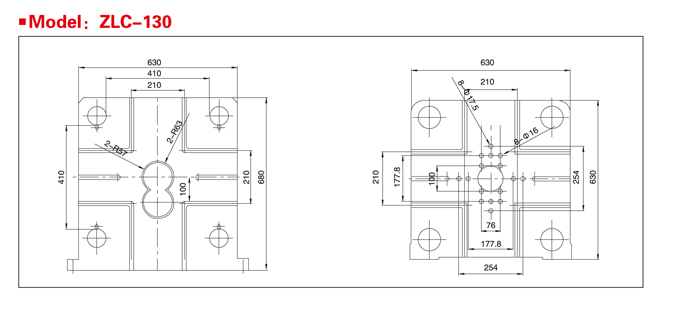

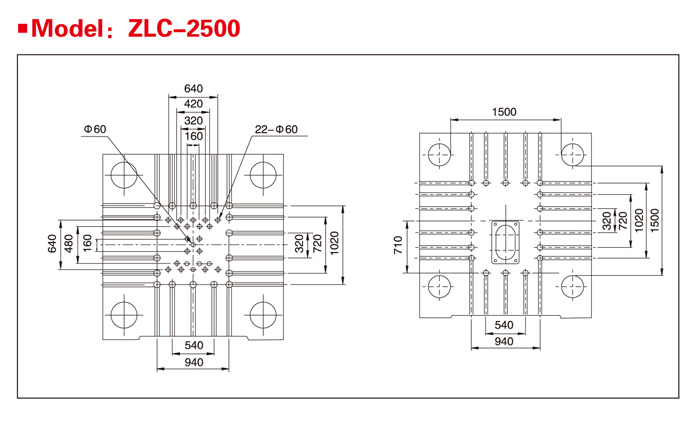

模板图
