热室压铸机技术参数表及模版图

参数表

项目		Unit	ZL-12	ZL-20	ZL-30	ZL-60	ZL-90	ZL-130	ZL-180	ZL-200	ZL-230	ZL-280	ZL-400
锁模力		KN	120	200	300	600	900	1300	1800	2000	2300	2800	4000
锁模行程		mm	100	125	190	225	268	310	385	400	415	470	550
顶出力		KN	12	20	35	50	60	70	80	110	130	130	180
顶出行程		mm	40	50	55	65	65	75	88	100	100	100	120
容模厚度		mm	100-200	100-260	100-305	120-325	140-350	170-460	190-505	250-560	200-650	220-650	300-750
导柱直径		mm	30	40	45	50	60	75	85	90	100	110	130
柱间空位		mm	175x200	280x230	275x275	309x309	360x360	410x410	450x450	510x510	530x530	560x560	620x620
射出位置中心/偏心		mm	0,-30	0,-30	0,-40	0,-50	0,-50	0,-80	0,80	0,100	0,100	0,100	0,125
压射行程		mm	50	85	120	130	130	150	150	175	200	200	230
离嘴行程		mm	105	170	180	200	210	210	210	210	300	300	340
射出力		KN	11	27	42	65	65	90	108	130	155	158	182
锤头直径		mm	30\|32	36\|40	36\|40	45\|50	50\|55	55\|60	60 65	65 70	70 75	70 75	80 90
最大射出量		kg	0.17\|0.2	0.35\|0.4	0.58\|0.68	0.9\|1.0	1.2\|1.4	1.8\|1.95	1.9 2.3	2.85 3.32	2.95 3.6	3.1 3.8	5.5 7.0
系统压力		Mpa	6	11.0	12.5	13.0	13.0	14.0	14.0	14.5	14.5	14.5	14.5
电机功率		KW	4	5.5	7.5	7.5	11	15	18.5	15	15	18.5	22
坩埚熔量锌		kg	110	130	260	320	400	400	400	400	500	550	820
蓄能器容量		L	8.5	10	12.5	16	20	25	25	30	30	30	40
熔炉 \| 燃油		Kg/h	1.5	3.2	3.5	4.8	4.8	4.8	4.8	6.3	6.3	6.3	11.2
能耗量 \| 电炉		KW	6	20	25	30	30	30	30	30	30	40	40
油箱容量		L	150	160	190	210	220	250	310	400	450	450	800
外形尺寸		mm	2410x950x1770	3000x1200x1620	3320x1400x1800	3570x1450x1880	4050x1550x1920	4260x1550x2030	4700x1600x2030	5300x1520x2500	5400x1620x2300	5500x1750x2500	6800x1950x2800
机器重量		kg	1500	2000	2600	3100	4200	5000	6200	7600	8900	10500	17400

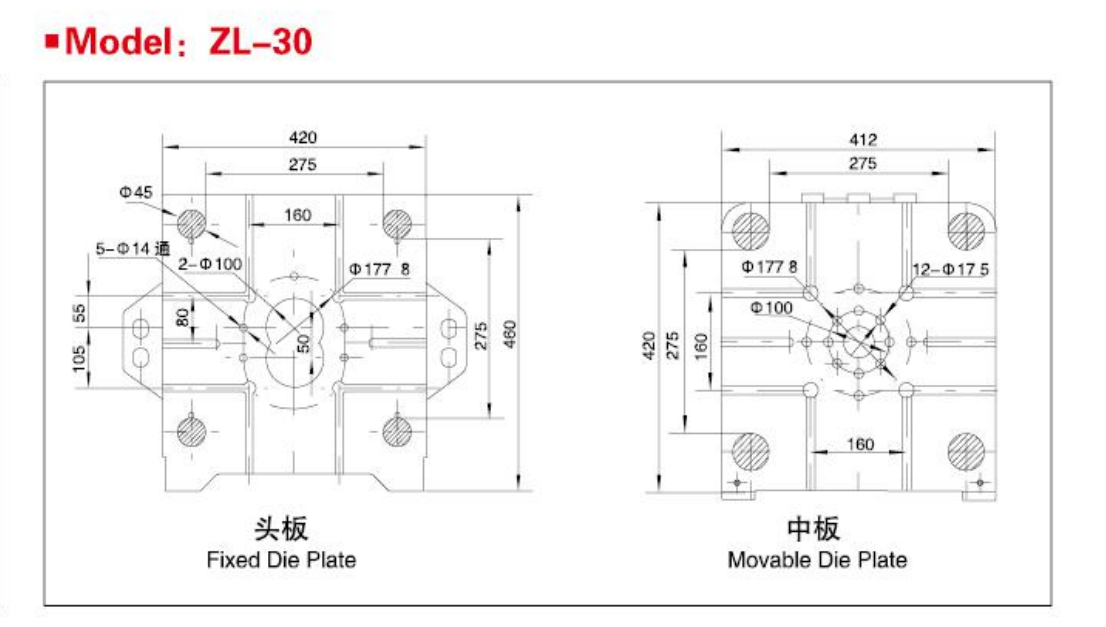

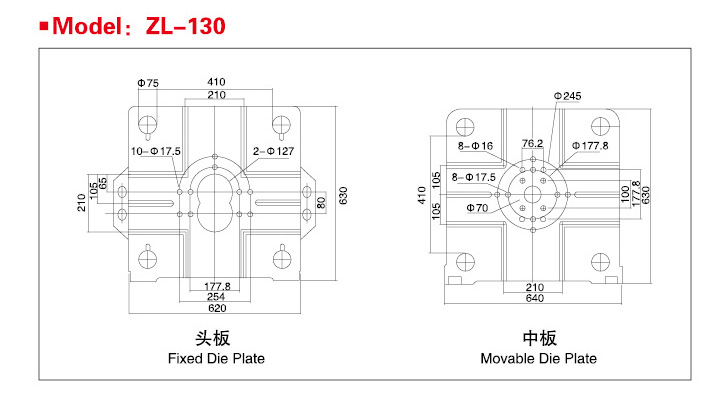

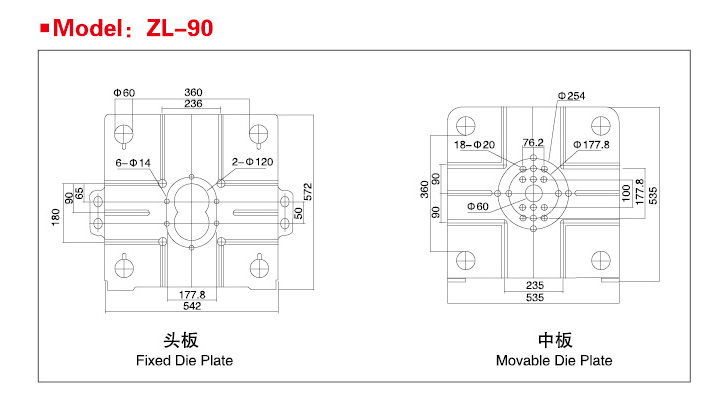

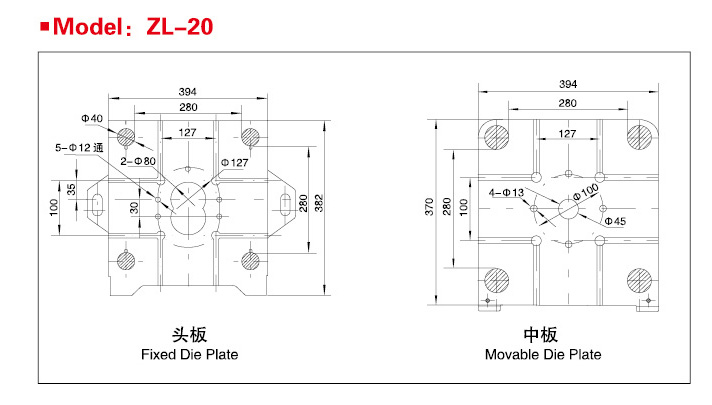

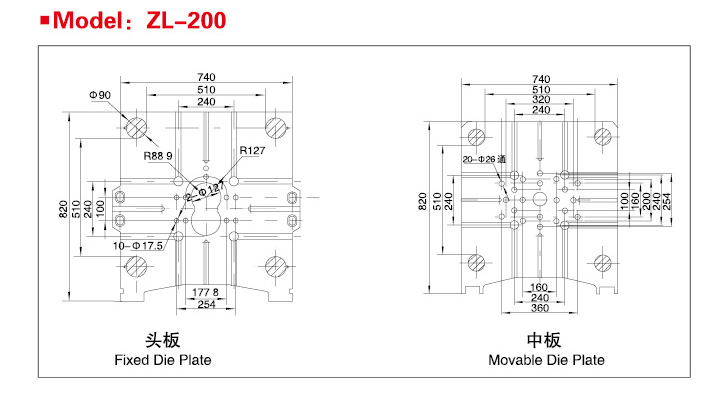

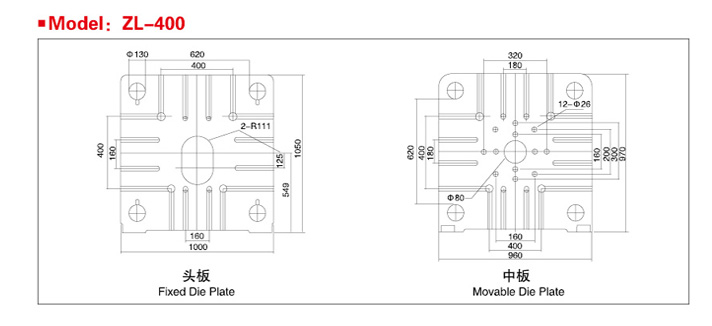

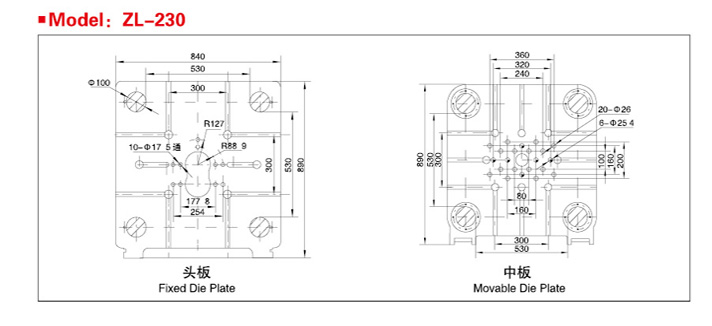

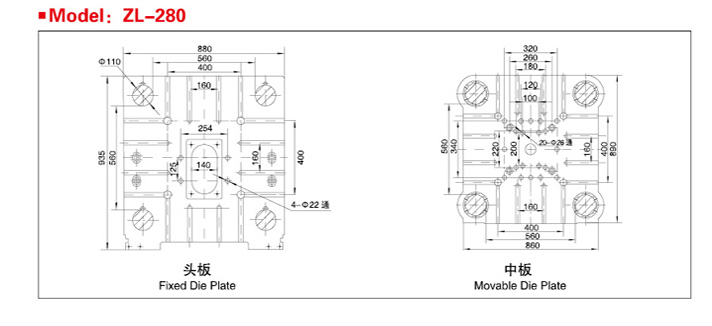

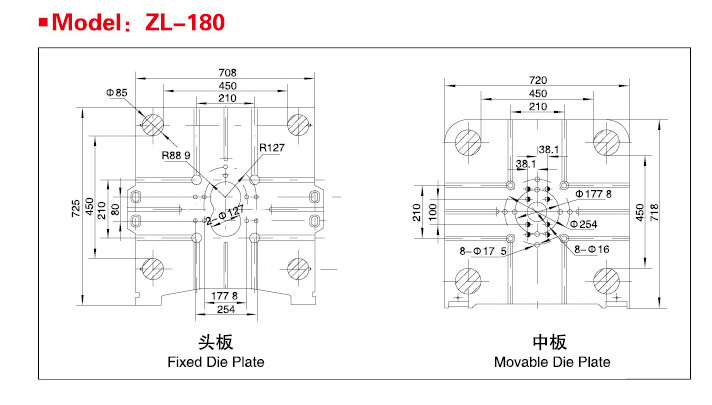

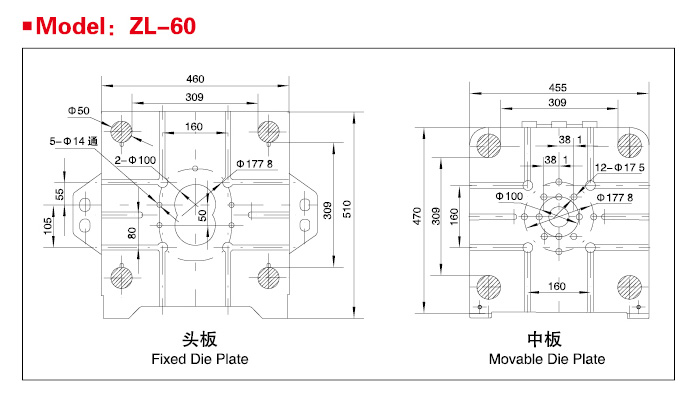

模板图
